Soğuk Çekme Çubuklar

Soğuk Çekme Çubuklar

Soğuk çekme çubuklar EN 12164 Avrupa standardına göre üretilmektedir. Otomat tezgahları için yüksek hızda talaşlı işleme uygun, yüksek ölçü hassasiyetli ürünlerdir.

Alaşımlar
Üretim Aralıkları
Toleranslar
Sipariş Verme Bilgisi

- İndir
- Ürün Kodu
- EN Sembol
- EN No
- ASTM
- Ecobrass
- CuZn21Si3P
- CW724R
- C69300
- S509
- CuZn40
- CW509L
- C27450
- S510
- CuZn42
- CW510L
- C28500
- S511
- CuZn38As
- CW511L
- C27453
- S603
- CuZn36Pb3
- CW603N
- C36000
- S614
- CuZn39Pb3
- CW614N
- C38500
- S617
- CuZn40Pb2
- CW617N
- C38000
- S602
- CuZn36Pb2As
- CW602N
- C35330
- S625
- CuZn35Pb1,5AIAs
- CW625N
- -
- S626
- CuZn33Pb1,5AIAs
- CW626N
- -
- S608
- CuZn38Pb2
- CW608N
- -
- S612
- CuZn39Pb2
- CW612N
- C37700
- S709
- CuZn32Pb2AsFeSi
- CW709R
- -
- S713
- CuZn37Mn3AI2PbSi
- CW713R
- C67420
- S509DW
- CuZn40
- CW509L
- C27450
- S511DW
- CuZn38As
- CW511L
- C27453
- S603DW
- CuZn36Pb3
- CW603N
- C36000
- S614DW
- CuZn39Pb3
- CW614N
- C38500
- S617DW
- CuZn40Pb2
- CW617N
- C38000
- S612DW
- CuZn39Pb2
- CW612N
- C37700
- S510DW
- CuZn42
- CW510L
- C28500
- (*) Diğer alaşımlar hakkında bilgi alınız.

Tanım				Soğuk Çekme		Ekstrüzyon	Çokgenler Soğuk Çekme		Çokgenler Ekstrüzyon
Standartlar				Çap (mm)			Paralel Yüzeyler Arası Genişlik (mm)
Ürün Kodu	EN Sembol	EN No	ASTM	Min	Max	Max	Min	Max	Max
S614	CuZn39Pb3	CW614N	C38500	6	80	140	6	55	100
S617	CuZn40Pb2	CW617N	C38000	6	80	140	6	55	100
S602	CuZn36Pb2As	CW602N	C35330	10	80	140	10	55	100
S608	CuZn38Pb2	CW608N	-	6	80	140	6	55	100
S612	CuZn39Pb2	CW612N	C37700	8	80	140	8	55	100
S603	CuZn36Pb3	CW603N	C36000	10	80	140	10	55	100
Ecobrass	CuZn21Si3P	CW724R	C69300	10	80	90	10	55	90
S509	CuZn40	CuZn40	C27450	6	80	140	6	55	100
S510	CuZn42	CW510L	C28500	6	80	140	6	55	100
S511	CuZn38As	CW511L	C27453	10	80	140	10	55	100
S625	CuZn35Pb1,5AlAs	CW625N	-	10	80	140	10	55	100
S626	CuZn33Pb1,5AlAs	CW626N	-	10	80	140	10	55	100
S709	CuZn32Pb2AsFeSi	CW709R	-	8	80	140	8	55	100
S713	CuZn37Mn3Al2PbSi	CW713R	C67420	8	80	140	8	55	100

- Soğuk çekme çubuklar için sipariş verme bilgileri EN 12164 Avrupa Standardına göre tanımlanır. Bu tanımlama sırasıyla aşağıdaki gibidir:
  - İsimlendirme
  - Çubuk
  - Standart
  - EN 12164
  - Malzeme Belirteci
  - Alaşım Sembol veya Numarası,
    Örn. CuZn39Pb3 veya CW614N
  - İçme Suyunda kullanılacak malzemeler
  - DW olarak belirtildiğinde 4MS ve UBA listesindeki kısıtlamalara uygun üretim yapılır
  - Malzeme Durumu Belirteci
  - M'den farklı ise gerekli mekanik özellikler,
    Örn. min çekme dayanımı 430 N/mm² için R430
  - Kesit Şekli
  - Örn. Yuvarlak için RND, kare için SQR, altıgen için HEX, sekizgen için OCT harfleri kullanılabilir
  - Kesit Ölçüsü
  - Örn. 30 mm için 30
  - Yuvarlak için tolerans Grubu
  - Örn. A, B, veya C
  - Köşe Tipi
  - Gerekli olduğunda, Örn. SH – Keskin veya RD – Yuvarlatılmış
  Malzeme gösterilişi CuZn40Pb2 veya CW617N, içme suyu uygulamaları için 4MS ve UBA listesindeki kısıtlamalara uygun, malzeme durumu H080, yuvarlak kesitli, anma çapı 30 mm, tolerans sınıfı A olan, EN 12165 standardına uygun, sıcak dövme taslağı aşağıdaki gibi gösterilmelidir.

  Ürün belirteci, miktar ve boy/parça ağırlığı toleranslarıyla birleştiğinde ana sipariş bilgilerinin özetini sağlar. İlave sipariş bilgileri test metodunu, paketleme bilgilerini ve kalite güvence sertifikasyon tipini içerebilir.

Standart		EN 12164
Ölçü Aralığı		Yuvarlak Çubuk		Altı Köşeli, Kare
Üstü	Dahil	A Sınıfı	B Sınıfı	Çubuk
5	6	0 -0,05	0 -0,03	0 -0,08
6	10	0 -0,06	0 -0,036	0 -0,09
10	13	0 -0,07	0 -0,043	0 -0,11
13	18	0 -0,07	0 -0,043	0 -0,11
18	20	0 -0,08	0 -0,52	0 -0,013
20	23	0 -0,08	0 -0,52	0 -0,013
23	26	0 -0,08	0 -0,52	0 -0,013
26	30	0 -0,08	0 -0,52	0 -0,013
30	50	0 -0,16	-	0 -0,016
50	55	0 -0,019	-	0 -0,019
55	65	0 -0,19	-	-
65	80	0 -0,19	-	-

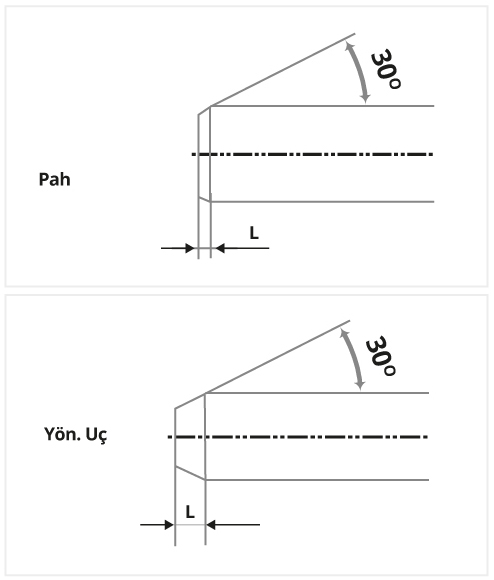

Belirleyici Şekil Uç Boyutları
Çap veya Paralel Yüz. Arasında Mesafe		Tip A-Pah Uzunluğu (L)		Tip B-Yön. Uç Uzunluğu (L)
Üstü	Dahil	Min	Max	Min	Max
5	10	0,2	1,5	2	7
10	20	0,2	2	3	10
20	30	0,2	3	4	12
Müşteri tarafından aksi bildirilmedikçe 30 mm üzerinde uç tipine üretici karar verir. 55 mm üzeri köşeli çubuklar ve 65 mm üzeri yuvarlak çubuklara pah açılmaz.

*Ölçüler (mm) dir.
